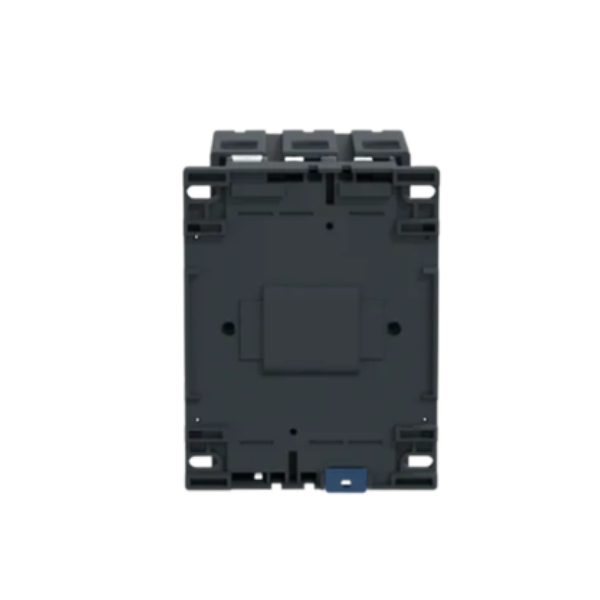

CONTACTEUR SCHNEIDER LC1D150M7 SCHNEIDER

Description

Le contacteur Schneider LC1D150M7 fait partie de la gamme TeSys Deca et est conçu pour la commande des moteurs et charges résistives dans les environnements industriels. Avec une capacité de 150A en AC-3 à 440V, il offre une solution fiable pour le contrôle des moteurs triphasés et autres applications de puissance.

Sa bobine en 220V AC permet une compatibilité avec la plupart des réseaux électriques standards. Grâce à sa conception robuste et ses certifications internationales, ce contacteur assure une longue durée de vie et une sécurité optimale dans les installations électriques.

Spécifications techniques

Caractéristiques principales

• Type de produit : Contacteur TeSys Deca
• Nombre de pôles : 3P
• Application principale : Commande de moteur (AC-3), charge résistive (AC-1)
• Catégories d’emploi : AC-1, AC-3, AC-3e, AC-4
• Tension de la bobine : 220V AC 50/60 Hz

Caractéristiques électriques

• Courant assigné d’emploi (Ie) :
  • 200A en AC-1 (≤ 440V)
  • 150A en AC-3 et AC-3e (≤ 440V)
• Puissance moteur :
  • 40 kW à 220-230V AC
  • 75 kW à 380-400V AC
  • 100 kW à 660-690V AC
  • 125 HP à 575-600V AC (Norme UL/CSA)
• Pouvoir de coupure nominal (Icu) : 1400A à 440V
• Endurance mécanique : 8 millions de cycles
• Endurance électrique : 0,85 million de cycles en AC-3 à 150A

Caractéristiques mécaniques et environnementales

• Montage : Rail DIN ou platine
• Connexion :
  • Conducteurs souples jusqu’à 120 mm²
  • Conducteurs rigides jusqu’à 120 mm²
• Dimensions :
  • Hauteur : 158 mm
  • Largeur : 120 mm
  • Profondeur : 136 mm
  • Poids : 2,5 kg
• Température de fonctionnement : -40°C à +60°C
• Degré de protection : IP20 (face avant)

Certifications et conformités

• Normes : IEC 60947-4-1, UL 508, CSA C22.2
• Certifications : CE, UL, CCC, CSA, GOST, RINA, DNV
• Éco-conception : Label Green Premium

Caractéristiques principales

• Haute capacité de coupure pour une meilleure protection des équipements.
• Durabilité exceptionnelle avec une endurance mécanique élevée.
• Installation facile avec options de montage sur rail DIN ou platine.
• Compatible avec les commandes de moteur et les charges résistives lourdes.
• Sécurité garantie avec une isolation renforcée et des certifications internationales.

Applications

• Industrie : Contrôle et protection de moteurs électriques triphasés.
• Bâtiments tertiaires : Gestion des charges électriques élevées.
• Infrastructures : Commande de systèmes de pompage, ventilateurs, convoyeurs, etc.
