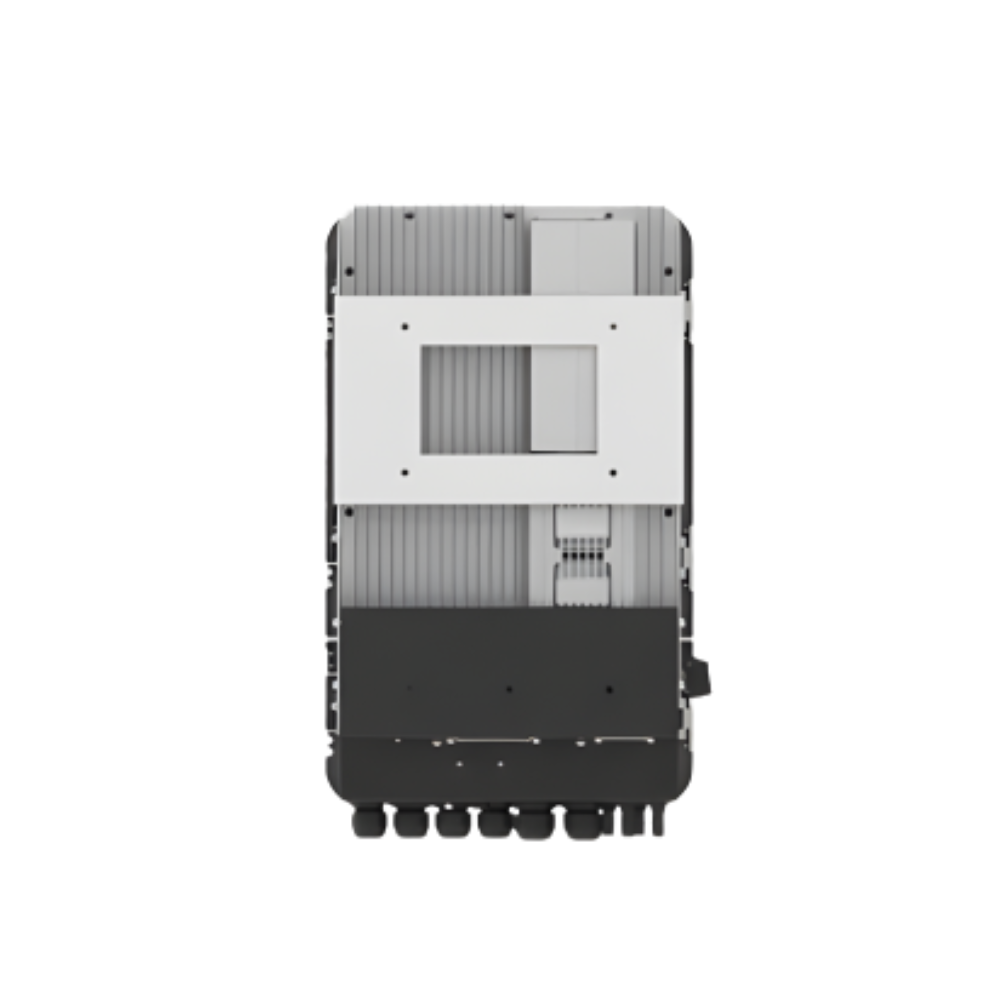

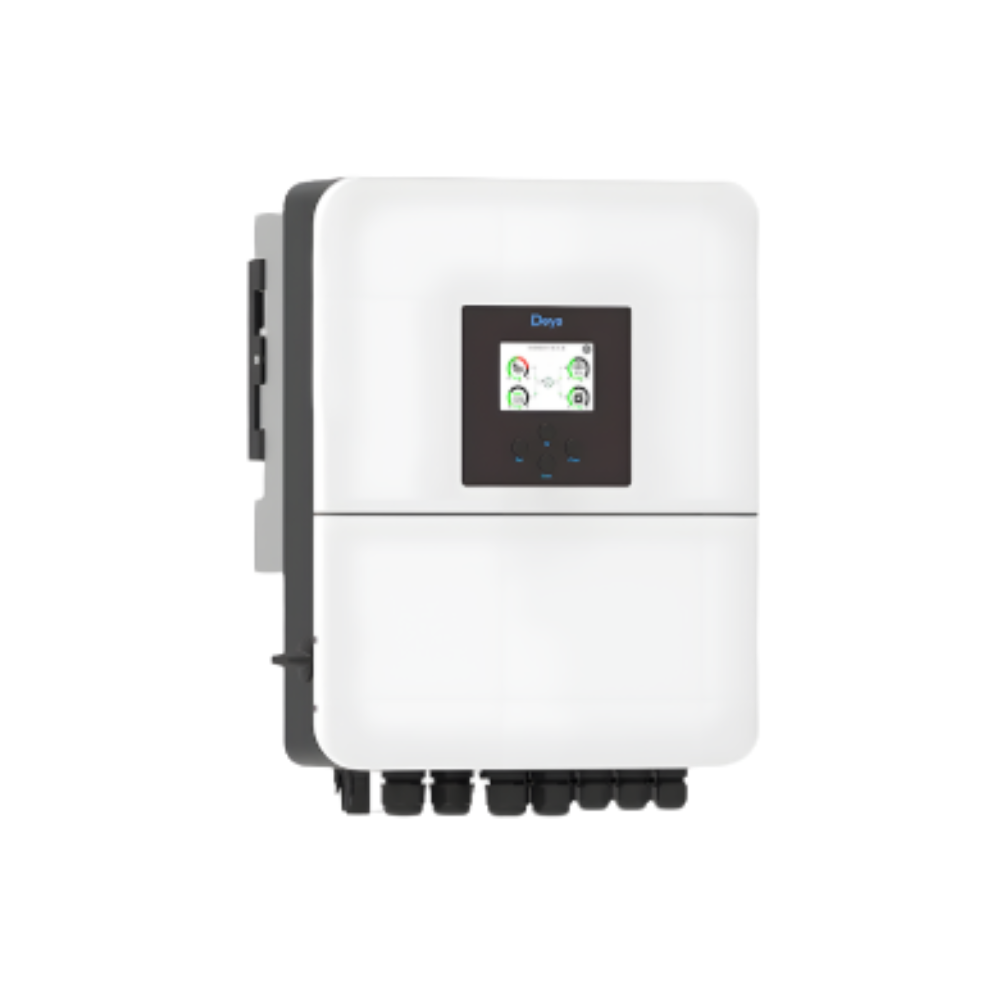

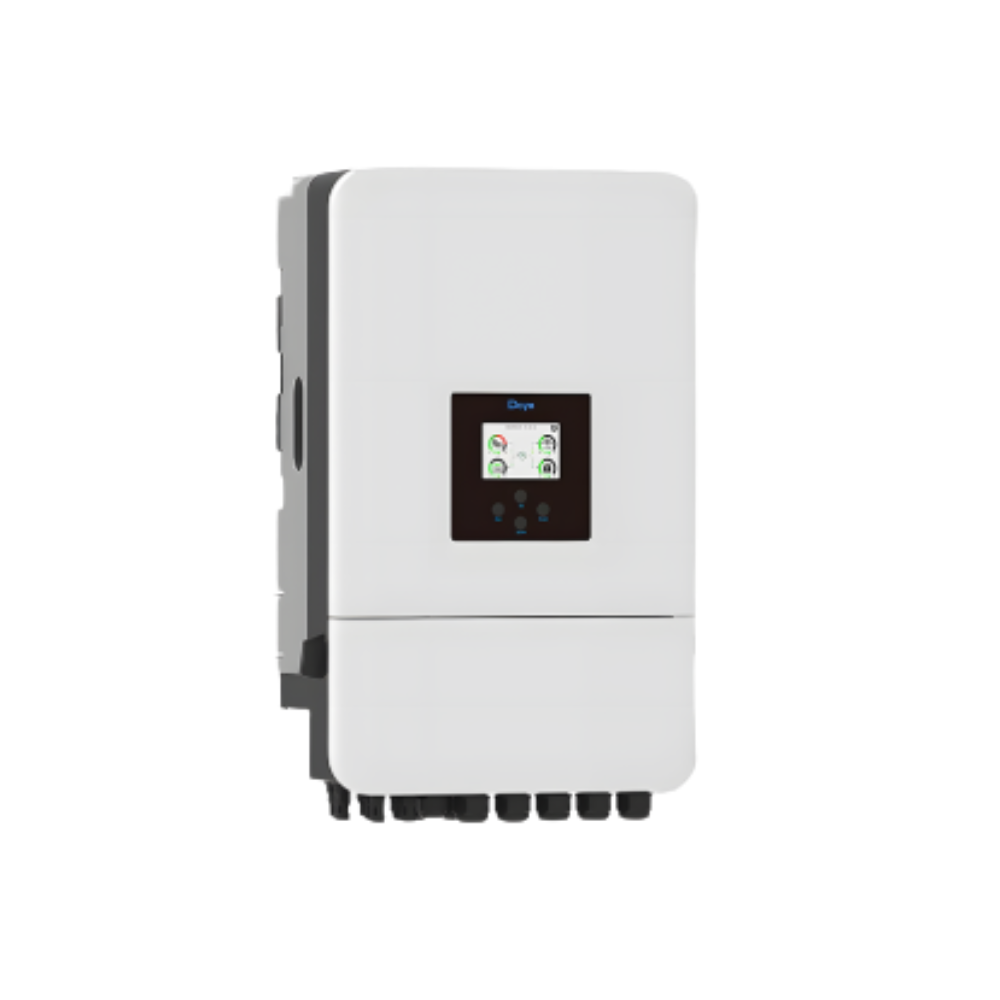

ONDULEUR HYBRID DEYE 5KW LV TRIPHASÉ

SUN‑5K‑SG05LP3‑EU‑SM2 est un onduleur hybride triphasé 5 kW idéal pour les maisons équipées en triphasé ou les petites applications commerciales. Il combine flexibilité (batteries basse tension, générateur diesel), sécurité énergétique et surveillance intelligente, tout en offrant un rendement élevé et une robustesse adaptée aux environnements extérieurs.

Données d’entrée batterie

• Type de batterie : Plomb‑acide ou Lithium‑ion
• Plage de tension batterie : 40 ~ 60 V
• Courant max. de charge/décharge : 120 A
• Stratégie de charge lithium : Auto‑adaptation au BMS
• Nombre d’entrées batterie : 1

 Données d’entrée PV

• Puissance PV maximale : 10 000 W
• Tension d’entrée max. : 500 V
• Tension de démarrage : 150 V
• Plage de tension MPPT : 150 ~ 425 V
• Tension PV nominale : 360 V
• Courant PV max. : 32 + 32 A
• Courant de court‑circuit max. : 60 + 60 A
• Nombre de trackers MPPT : 2
• Chaînes par MPPT : 2 + 2

 Données AC entrée/sortie

• Puissance active nominale sortie AC : 5 000 W
• Puissance apparente max. entrée/sortie AC : ~5 500 VA
• Courant nominal entrée/sortie AC : ~7,5 A par phase
• Puissance crête (off‑grid) : 2 × puissance nominale pendant 10 s
• Facteur de puissance ajustable : 0,8 inductif à 0,8 capacitif
• Tension nominale entrée/sortie : 400 V triphasé ±15 %
• Fréquence nominale entrée/sortie : 50/60 Hz ±5 Hz
• Forme de connexion réseau : 3L + N + PE
• THD courant total : <3 %
• Courant d’injection DC : <0,5 %

 Rendement

• Rendement max. : 97,6 %
• Rendement européen : 97,5 %
• Rendement MPPT : 99,9 %

 Protections intégrées

• Polarité DC inversée
• Surcharge sortie AC
• Protection thermique
• Surtension sortie AC
• Court‑circuit sortie AC
• Détection composante DC
• Détection d’isolement
• Détection courant résiduel
• Protection anti‑îlotage
• Disjoncteur DC intégré
• Interruption d’arc électrique (option)

 Interfaces & monitoring

• Interfaces : RS485 / RS232 / CAN
• Modes de suivi : WiFi / Bluetooth / GPRS / 4G (optionnel)

 Données générales

• Plage de température de fonctionnement : -40 à +60 °C (dérating à +45 °C)
• Humidité ambiante admissible : 0 ~ 100 %
• Altitude max. : 2000 m
• Niveau sonore : <45 dB
• Indice de protection : IP65
• Topologie : Non isolé
• Catégorie de surtension : OVC III (DC & AC)
• Dimensions (L × H × P) : 420 × 670 × 233 mm
• Poids : ~35 kg
• Refroidissement : Air forcé intelligent
• Garantie : 5 ans (option 10 ans)

 Certifications

• Régulations réseau : VDE4105, IEC/62727/6116, VDE0126, AS4777.2, G98/G99, C10/11, EN61000, NBR16149, EN61650
• Normes sécurité/EMC : IEC/EN61000‑6‑1/2/3/4, IEC/EN62109‑1/2, EN/62109‑2
